Monthly Archives: 8月 2012

セミナー ナノインプリント

有機ELの光取り出し向上技術セミナー

9/20に技術情報協会主催で「プラズモン制御による有機ELの光取り出し向上技術~マイクロレンズアレイ、モスアイ向上の応用~」セミナーが開催されます。イノックスは、「ナノインプリントを用いた微細加工技術による有機ELの光取り出し向上」をテーマに講演します。モスアイやマイクロレンズをPETフィルムやガラス板上にインプリントしたサンプルも紹介する予定です。

【イノックス講演の主旨】
ナノインプリントとは、ナノサイズの構造を持った金型から樹脂に構造を転写する技術であり近年注目を集めている。構造がナノサイズになると可視光の波長より小さくなる為、例えばモスアイ構造のような反射防止効果を発揮する事が可能となる。この他にも数マイクロからナノサイズの構造を形成する事により、光学的な特徴を付与する事が可能となる。本セミナーでは、有機EL部材に応用展開可能なマイクロ・ナノ構造について紹介し、ナノインプリントの量産化の要素となる金型や加工方法等についても解説する。

【セミナー詳細】
題 名:プラズモン制御による有機ELの光取り出し向上技術
    ~マイクロレンズアレイ、モスアイ向上の応用~
主 催:技術情報協会
講 師:4名
日 時:2012年9月20日(木)10:00~17:15
聴講料:1名につき63,000円(消費税込み・昼食・資料付き)
    ※講師からの紹介割引として、1名につき10,500円割引も可能ですのでイノックスまでお問い合わせ下さい。
会 場:[東京・五反田]ゆうぽうと 5F かたくり
詳細・申し込み:http://www.gijutu.co.jp/doc/s_209221.htm
キーワード:有機EL、光取り出し、表面プラズモン、マイクロレンズ、ナノ構造、モスアイ、ナノインプリント

ナノインプリント

モスアイBOX

先日「かがくdeムチャミタス!」で取り上げられましたモスアイフィルムを屋外にて撮影しました。

黒い枠内に2種類のフィルムが入っていますが、右側に空の映り込みがあるのに対して、左側は何もないかのように見えています。両面にモスアイ構造を持たせることでより反射を低減することが可能です。

セミナー講演や弊社にお寄りの際に実際に見て体験していただければと思います。

イノックスでは、モスアイ構造のナノインプリント金型やフィルムサンプル(基材:PET、ガラスなど)を取り扱っております。どうぞお気軽にお問い合わせください。

スタンダードモスアイ金型スペック

*要求仕様がスタンダード製品と異なる場合は、基本的にカスタム製品 とさせて戴きます。
*上記、スタンダード製品以外にも、お客様の仕様に応じてカスタマイズ可能です。
*カスタマイズ製品に関しては、光学設計より承っております。

ナノインプリント

スタンダードモスアイ金型解説その2

スタンダードモスアイ金型解説その1
モスアイ金型のスペックの解説第二弾です。


上の表は前回同様の『HT-AR-05シリーズ』のスペック表です。
その中にピッチとピーク間距離の項目がありますが、今回はこれらの解説です。

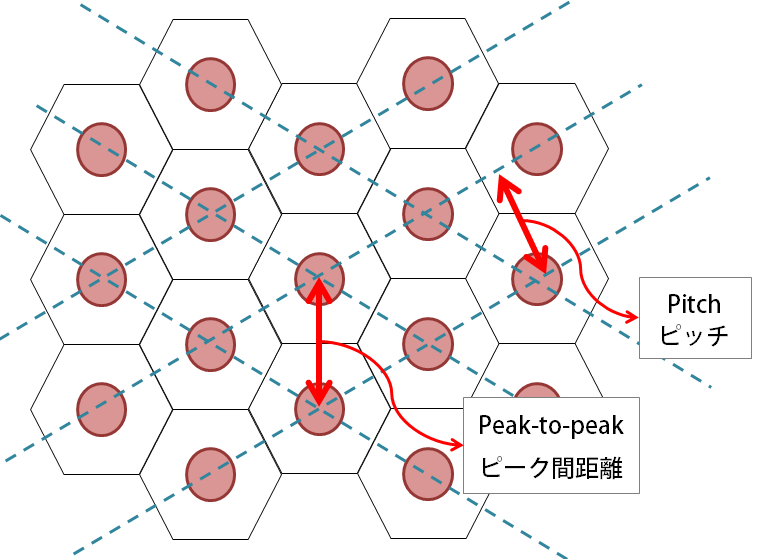

干渉リソグラフィーの干渉波では、線上の構造しか描画できません。しかし、二重露光を行うことによってモスアイ構造を作り出すことができます。上の図で緑色の点線は干渉波によって描かれる線を示しています。図では、平行な点線が2種類あり互いに交差しているかと思います。

一方の平行な線が一回目で露光され、二回目の露光で交差する平行な線が露光されます。この二つの組み合わせでモスアイ構造のような凹凸が描画される仕組みです。

『HT-AR-05シリーズ』では、この平行な線の間隔のことをピッチと呼んでいます。また、モスアイ構造の最短の間隔をピーク間距離と呼んでいます。

ナノインプリント

「かがくdeムチャミタス!」の感想

8/4(土曜日)にテレビ大阪で放映されたイノックスのフィルムが取り上げられた「かがくdeムチャミタス!」を見ることができました。約2分間と短い時間でしたが、テレビを通してでもモスアイフィルムの反射防止効果が確認できました。今回番組で紹介したフィルムは、モスアイボールのコンセプトと同じで両面にモスアイ構造があるサンプルです。

過去記事⇒モスアイボール解説

モスアイボールに比べカバーがないので、反射防止効果がより鮮明に確認できます。弊社にお越しの際には是非とも目で見て体感してみて下さい。

ナノインプリント 展示会

機能性フィルム展にお越し頂きありがとうございました

8/3(金)に大阪産業創造館にて開催されました機能性フィルム展に出展しましたが、その様子が入手できました。小さな会場ながら賑わっており、イノックスブースへも多くの方に足を運んでいただきありがとうございました。


     イノックスブースの様子               展示会会場の様子



P.S. 8月開催のセミナーも現在募集中です。講師割引も可能ですので是非ともお問い合わせ下さい。
詳細⇒8月ナノインプリント講演予定



ナノインプリント

スタンダードモスアイ金型解説その1

先日リリースしました『HT-AR-05シリーズ』などの弊社で取り扱っているモスアイ金型のスペックについて解説します。
【新製品情報】スタンダードモスアイ金型

上の表は『HT-AR-05シリーズ』のスペック表です。

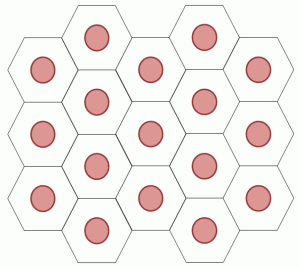

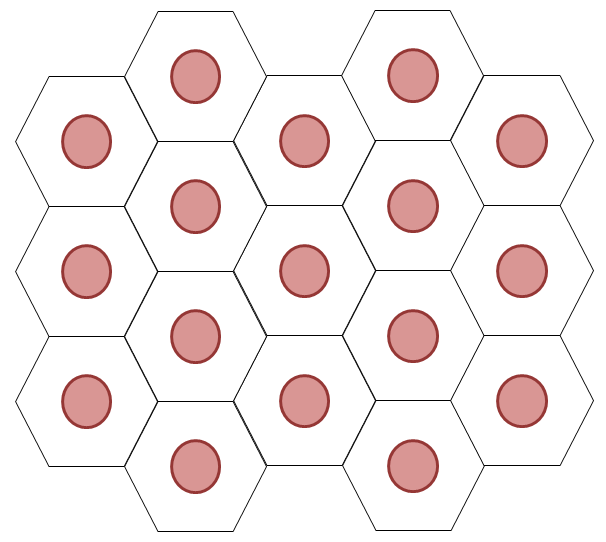

配列は六角形ハニカム配列と表記していますが、下図の様な配列になっています。

干渉リソグラフィーの二重露光によって作り出されているモスアイ構造ですが、その配列は平面最密充填である六角形ハニカム配列を取ります。
配列の間隔などによってモスアイ構造同士の間隔が決定されます。どの様に関わってくるかは、次回解説する予定です。
